ASA Fußschalter der FK - Baureihe

Fußschalter der FK-Baureihe

ASA-Fußschalter der FK-Baureihe sind Kunststoff-Fußschalter in kleiner Bauweise. Ihre Anwendung findet man hauptsächlich im Apparate- und Kleinmaschinenbau, aber auch im medizinischen Bereich sowie in der Fotoentwicklung werden sie vermehrt eingesetzt. Der Entwicklung dieser Fußschalterreihe lag ein Kundenwunsch zugrunde, der

den Einsatzbedingungen des Anwenders besonders entsprach. Ein kompakter Kunststoff-Fußschalter mit einem großen, aber dennoch sehr flachen Bedienungspedal, war zu realisieren. ASA-Fußschalterder FK-Baureihe sind für die unterschiedlichsten Applikationen einsetzbar. Das ergonomisch äußerst günstig gestaltete Gehäuse kann mit einem und mit zwei Schalteinsätzen bestückt werden.
Die Betätigung kann als Taster zugleich schaltend, oder aber in zwei Stufen über einen Druckpunkt erfolgen. Eine Bestückung mit drei Schalteinsätzen ist als Sonderausführung ebenso möglich. Die Schutzart ist in IP 43 nach DIN 40050 ausgeführt. Auch für diesen Fußschalter sind die Anwendungsgebiete sehr breit gefächert.

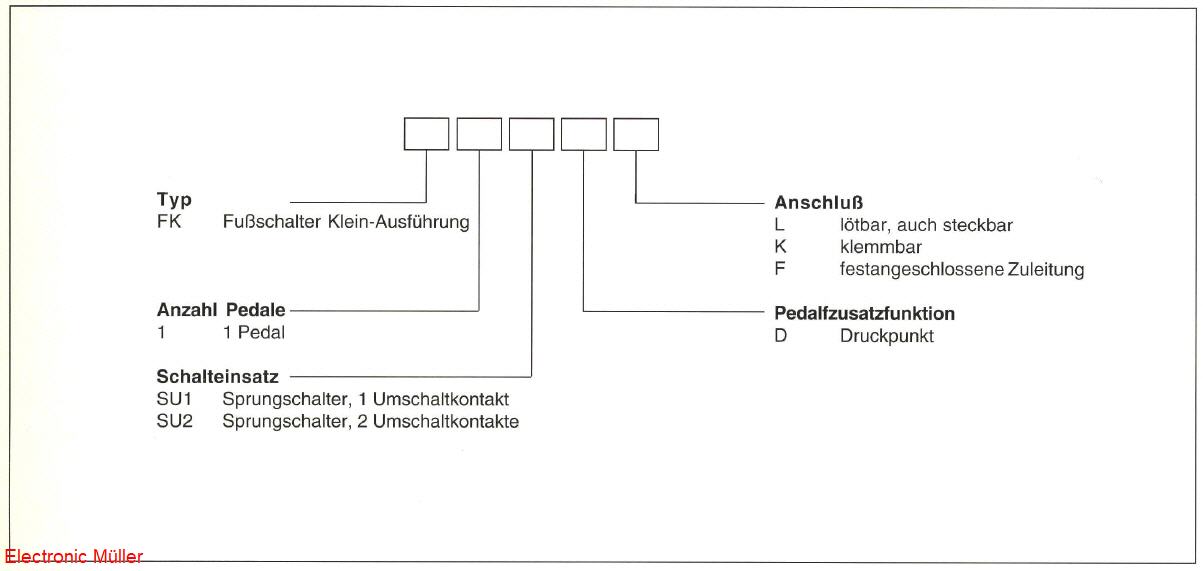

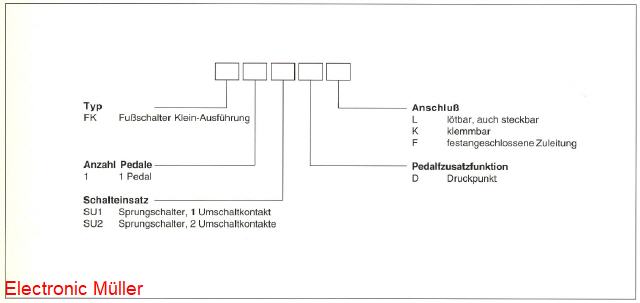

Typenschlüssel FK-Baureihe

Der Typenschlüssel dient lediglich zur technischen Information. Die in den Typentabellen aufgeführten Fußschalter-Bezeichnungen sind bereits komplett ausgeführt. Dort kann auch die entsprechende Artikelnummer entnommen werden.

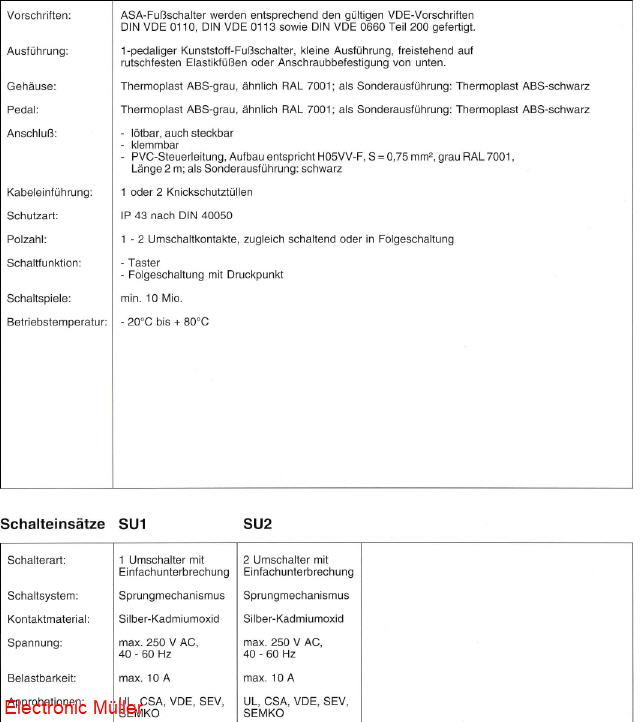

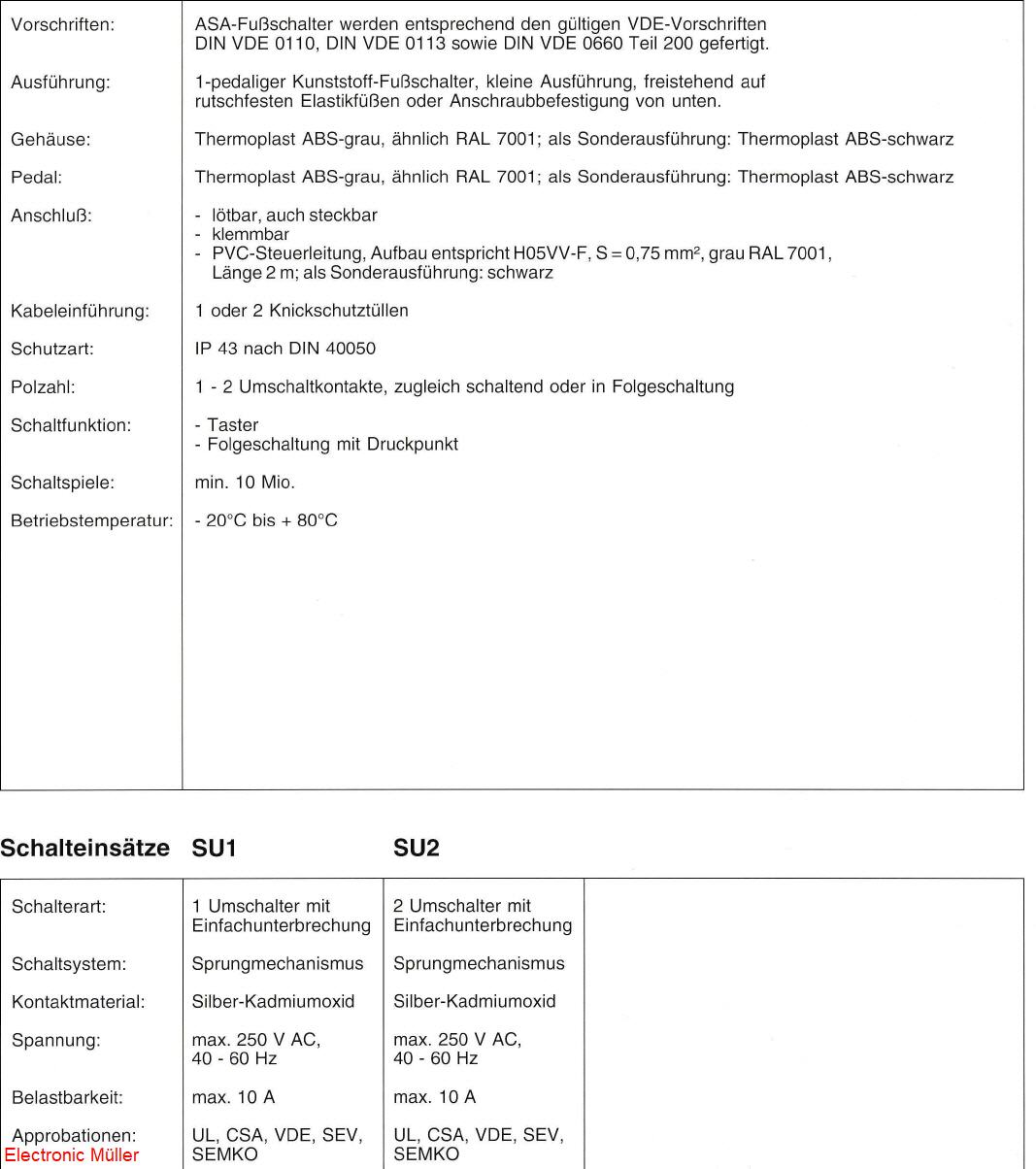

Technische Daten Fußschalter FK-Baureihe


Typ: Art.-Nr.: Schalt-
einsatz
Schalt-
System
Rast-
funktions-
element
Druck-
punkt
Sperr-
klinke
An-
schluß
Schutz-
art
Schutz-
haube
FK1 SU1 L 8026 0400 SU1 Sprung - - - lötbar IP 43 -
FK1 SU1 K 8026 0401 SU1 Sprung - - - klemmbar IP 43 -
FK1 SU1 F 8026 0402 SU1 Sprung - - - 2m3x0,75 IP 43 -
FK1 SU2 L 8026 0403 SU2 Sprung - - - lötbar IP 43 -
FK1 SU2 K 8026 0404 SU2 Sprung - - - klemmbar IP 43 -
FK1 SU2 F 8026 0405 SU2 Sprung - - - 2m6x0,75 IP 43 -
FK1 SU1DSU1 L 8026 0409 2 x SU1 Sprung -   - lötbar IP 43 -
FK1 SU1 DSUlK 8026 0410 2 x SU1 Sprung -   - klemmbar IP 43 -
FK1 SU1 DSU1 F 8026 0411 2 x SU1 Sprung -   - 2m6x0,75 IP 43 -
Schalteinsätze SU1 SU2
Schaltart: 1 Umschalter mit
Einfachunterbrechung
2 Umschalter mit
Einfachunterbrechung

Schaltsystem: Sprungmechanismus Sprungmechanismus
Kontaktmaterial: Silber-Kadmiumoxid Silber-Kadmiumoxid
Spannung: Max. 250V AC
40 – 60 Hz
Max. 250V AC
40 – 60 Hz

Belastbarkeit: max. 10 A max. 10 A
Approbationen: UL, CSA, VDE,
SEV, SEMKO
UL, CSA, VDE,
SEV, SEMKO
