Fußschalter der FL - Baureihe
Fußschalter der FL-Baureihe
ASA-Fußschalter der FL-Baureihe sind Großfußschalter in Kunststoff-Bauweise - eine konsequente Weiterentwicklung der schweren, bereits bestens bewährten FS-Baureihe. Ihre Einsatzgebiete sind leichte bis mittlere Betriebsarten an Maschinen und Anlagen. Diese Fußschalter-Baureihe überzeugt nicht nur durch ihre robuste, äußerst verwindungssteife Bauform, sondern auch durch Vielseitigkeit und Variabilität. So können sämtliche Technologien der Pedalfunktionen angewandt werden: 1 bis 2 Schalteinsätze mit Schleich- oder Sprungmechanismus als Taster zugleich schaltend, als Folgeschaltung mit Druckpunkt oder aber rastende Funktion. Auch Potentiometereinsätze sind möglich. Als Schutzoptionen stehen eine Sperrklinke oder aber eine schwere Unfallschutzhaube aus Aluminium-Gußlegierung zur Auswahl. Die Schutzart IP 65 nach DIN 40050 erlaubt rauhe Einsatzverhältnisse. ASA-Fußschalter der FL-Baureihe sind Fußschalter innovativer Technik der jüngsten Generation.

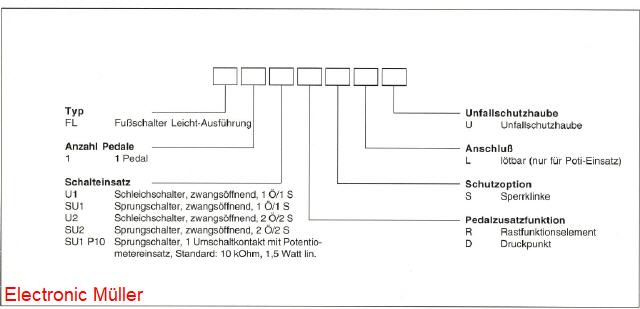

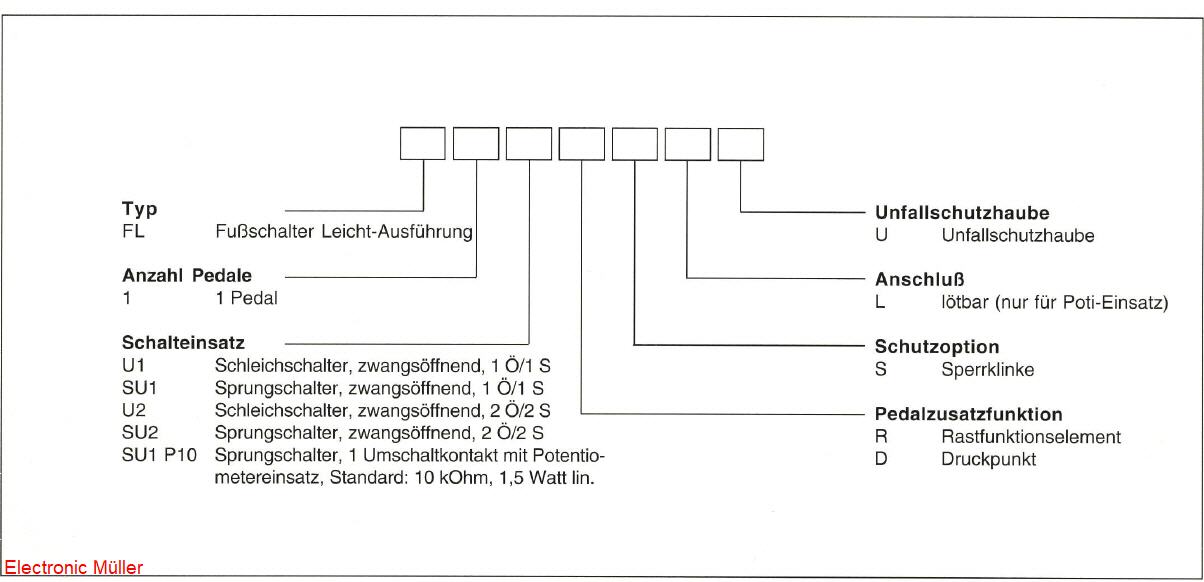

Der Typenschlüssel dient lediglich zur technischen Information. Die in den Typentabellen aufgeführten Fußschalter-Bezeichnungen sind bereits komplett ausgeführt. Dort kann auch die entsprechende Artikelnummer entnommen werden.

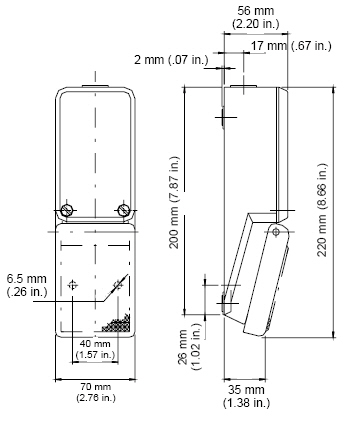

Typ: | Art.-Nr.: |
Schalt- einsatt |
Schalt- system |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

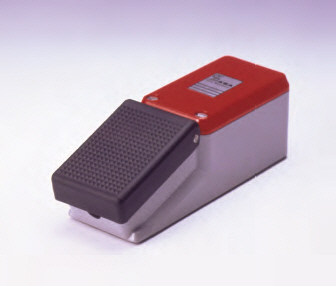

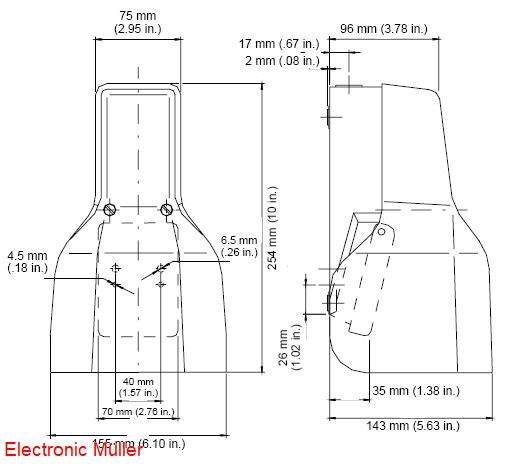

FL1 U1 | 80260500 | U1 | Schleich | - | - | - | schraubbar | IP 65 | - |
FL1 U1R | 80260501 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | - |
FL1 U1S | 80260502 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FL1 U1RS | 80260503 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | - |
FL1 SU1 | 80260520 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | - |
FL1 SU1R | 80260521 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | - |
FL1 SU1S | 80260522 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FL1 SU1 RS | 80260523 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | - |
FL1 U2 | 80260540 | U2 | Schleich | - | - | - | schraubbar | IP 65 | - |
FL1 U1 DU1 | 80260541 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | - |
FL1 U2S | 80260542 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | |
FL1 Ul DU1 S | 80260543 | 2 x U1 | Schleich | - | ja | ja | schraubbar | IP 65 | - |
FL1 SU2 | 80260560 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | - |
FL1 SU 1 DSU 1 | 80260561 | 2xSU1 | Sprung | - | ja | - | schraubbar | IP 65 | - |
FL1 SU2S | 80260562 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FL1 SU1 DSU1S | 80260563 | 2 x SU1 | Sprung | - | ja | ja | schraubbar | IP 65 | - |
FL1 SU1 P10 L | 80260570 | SU1 P10 | Sprung | - | - | - | lötbar | IP 65 | - |
Typ: | Art.-Nr.: | Schalt-einsatt | Schalt-system | Rast-funktions-element | Druck-punkt | Sperr-klinke | An-schluß | Schutz-art | Schutz-haube |

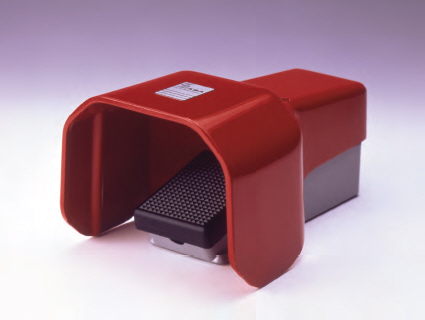

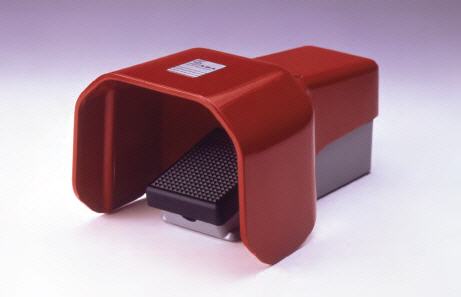

FL1 U1 U | 8026 4000 | U1 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FL1 U1RU | 8026 4001 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | ja |
FL1 U1SU | 8026 4002 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FL1 U1RSU | 8026 4003 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | ja |
FL1 SU1 U | 8026 4020 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FL1 SU1RU | 8026 4021 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | ja |
FL1 SU1 SU | 8026 4022 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FL1 SU1 RSU | 8026 4023 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | ja |
FL1 U2 U | 8026 4040 | U2 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FL1 U1DU1 U | 8026 4041 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | ja |
FL1 U2S U | 8026 4042 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FL1 U1DU1SU | 8026 4043 | 2xU1 | Schleich | - | ja | ja | schraubbar | IP 65 | ja |
FL1 SU2 U | 8026 4060 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FL1 SU1 DSU1 U | 8026 4061 | 2 x SU1 | Sprung | - | ja | - | schraubbar | IP 65 | ja |
FL1 SU2S U | 8026 4062 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FL1 SUI DSU1SU | 8026 4063 | 2 x SU1 | Sprung | - | ja | ja | schraubbar | IP 65 | ja |
FL1 SU1 P10 L U | 8026 4070 | SU1 P10 | Sprung | - | - | - | lötbar | IP 65 | ja |

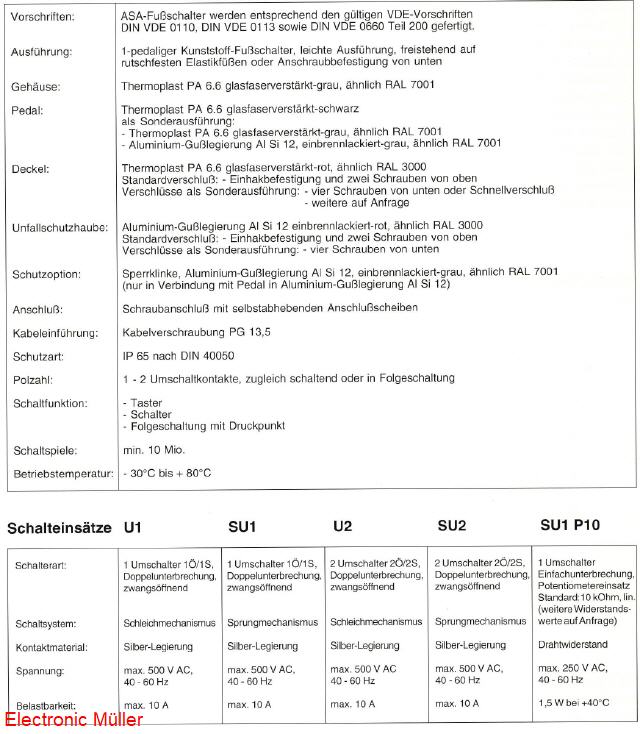

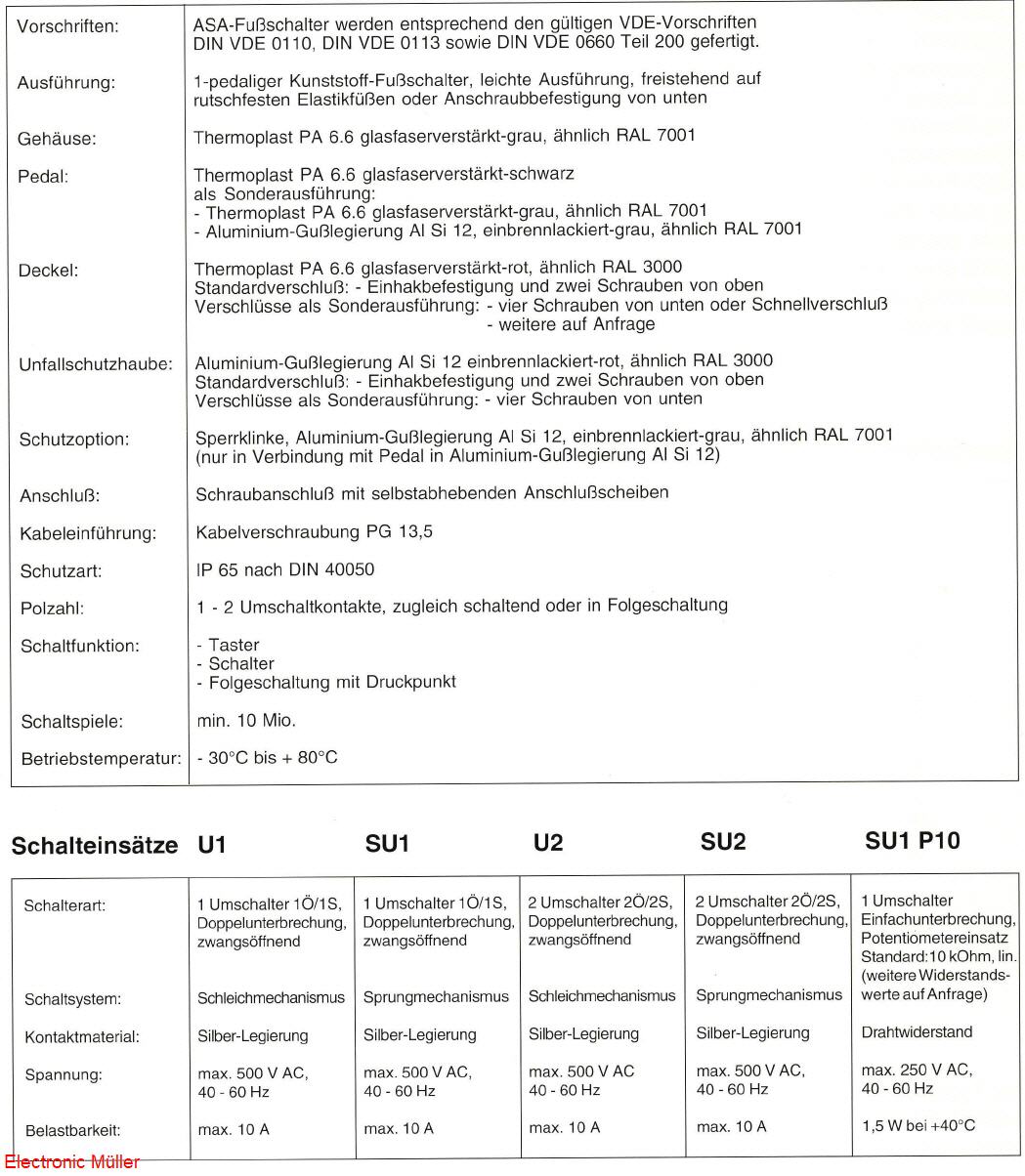

Schalteinsätze
Schalteinsätze | U1 | SU1 | U2 | SU2 | SU1 P10 |
Schaltart: |
1 Umschalter 1Ö/1S Doppelunterbrechung, zwangsöffnend |
1 Umschalter 1Ö/1S Doppelunterbrechung, zwangsöffnend |
2 Umschalter 2Ö/2S Doppelunterbrechung, zwangsöffnend |
2 Umschalter 2Ö/2S Doppelunterbrechung, zwangsöffnend |
1 Umschalter Einfachunterbrechung, Potentiometereinsatz Standard: 10KOhm, lin. (weitere Widerstands- Werte auf Anfrage) |
Schaltsystem: | Schleichmechanismus | Sprungmechanismus | Schleichmechanismus | Sprungmechanismus | |
Kontaktmaterial: | Silber-Legierung | Silber-Legierung | Silber-Legierung | Silber-Legierung | Drahtwiderstand |
Spannung: |
Max. 500V AC 40 – 60 Hz |
Max. 500V AC 40 – 60 Hz |
Max. 500V AC 40 – 60 Hz |
Max. 500V AC 40 – 60 Hz |
Max. 250V AC 40 – 60 Hz |
Belastbarkeit: | max. 10 A | max. 10 A | max. 10 A | max. 10 A | 1,5 W bei 40°C |
