Plug-Relais-System / Relaiskoppler PRS

PRS Relaiskoppler sind in den Ausführungen Ein-, Zwei- und Vier-Wechsler verfügbar. Die Relais-Steckfassungen sind für
eine Bemessungsspannung von 300 V ausgelegt und können mit Relais in den Spulenspannungsbereichen 12 bis 220 VDC
und 12 bis 230 V AC und den dazugehörigen Einsteckmodulen/ Statusanzeigen kombiniert werden. Um den mechanischen
Festsitz des Relais in der Fassung zu gewährleisten, besteht die Möglichkeit Relais-Haltebügel zu montieren. Der schaltbare
Dauerstrom beträgt bei den Ein- und Zwei-Wechslervarianten 12 Ampere und bei den Vier-Wechslervarianten 6 Ampere. Bei
den PRS...G Typen sind die elektrischen Kontakte so aufgebaut, dass Spulenseite und Kontaktseite getrennt voneinander angeordnet sind. Relaisfassung, Relais, Einsteckmodul und Haltebügel können modular zusammengestellt und miteinander kombiniert werden.

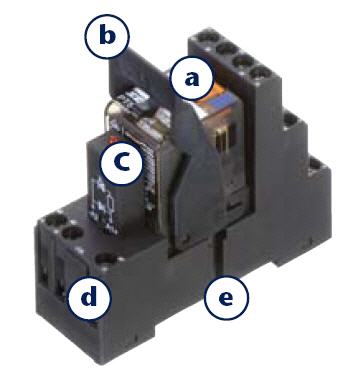

Übersicht

a ) Steckbare Relais
Um Ihren individuellen Anforderungen und unterschiedlichen Funktionalitäten
gerecht zu werden, stehen unterschiedliche steckbare Relais mit Ag Ni 90/10 Kontakten zur Auswahl!
b ) Handhabung des Halte- undDemontagehebels
Der Halte- und Demontagemechanismus verrastet das gesteckte Relais unverlierbar mit dem Stecksockel. Durch die Demontagefunktion lässt sich das gesteckte Relais einfach und ohne Kraftaufwand aus dem Stecksockel entnehmen!
C ) Steckbare LED und Schutzmodule
Die steckbaren Module ermöglichen ein Einfaches, verpolungssicheres Einstecken in die Fassung. Ihre Beschaltung ist parallel zur Spule des eingesetzten Relais wirksam.


d ) Außenquerverbindung AQI/PRS
Das Außenquerverbindungssystem AQI/PRS ermöglicht ein einfaches und zeitsparendes Verteilen von Potentialen. Mit ihm lässt sich die Kopplung mehrerer Relaisbausteine zeitsparend realisieren.
  e ) Montage auf Normtrageschiene TS 35
CONTA-CLIP-Relais-Sockel können auf Normtragschienen TS 35 gemäß EN 50035
und EN 50022 beliebig angereiht werden


Merkmale

Relais
•PLUG-RELAIS-SYSTEM (Relais mit 1, 2 oder 4 Wechslern)
•Lastunabhängiges Schalten
•Direkte Ansteuerung durch SPS-Ausgänge
•Hohe Störfestigkeit
•Galvanische Trennung von Steuer- und Lastkreisen
•Geringe Durchgangswiderstände und hohe Isolationsfestigkeit
•PRS 4 Relais mit Schalter/Taster zur Hand-/Automatik-Umschaltung
•PRS 4 eco Relais mit Schalter/Taster zur Hand-/Automatikumschaltung und integrierter LED zur Signalisierung des Schaltzustandes

Relais 1 Wechsler PRS 1

Komplett Baustein-Schraubtechnik PRSU 1/12 V DC PRSU 1/24 V DC PRSU 1/24 V AC PRSU 1/230 V AC
bestehend aus:
· Relais
· Einsteckmodul
· Stecksockel
· Haltebügel
Typ
Best.-Nr./VPE
PRSU 1/12 V DC
15163.2/1
PRSU 1/24 V DC
15169.2/1
PRSU 1/24 V AC
15164.2/1
PRSU 1/230 V AC
15170.2/1
Eingangsdaten
Eingangsspannung 12 V DC 24 V DC 12 V AC 230 V AC
Leistungsaufnahme 0,40 W 0,40 W 0,75 VA 0,75 VA
Ausgangsdaten
Kontakte 1 Wechsler 1 Wechsler 1 Wechsler 1 Wechsler
Schaltspannung/Max. Schaltspannung 250 V AC/440 V AC 250 V AC/440 V AC 250 V AC/440 V AC 250 V AC/440 V AC
Max. Dauerstrom/ Einschaltstrom 12 A/25 A 12 A/25 A 12 A/25 A 12 A/25 A

Relais 2 Wechsler PRS 2

Komplett Baustein-Schraubtechnik PRSU 2/12 V DC PRSU 2/24 V DC PRSU 2/24 V AC PRSU 2/230 V AC
bestehend aus:
· Relais
· Einsteckmodul
· Stecksockel
· Haltebügel
Typ
Best.-Nr./VPE
PRSU 2/12 V DC
15165.2/1
PRSU 2/24 V DC
15171.2/1
PRSU 2/24 V AC
15166.2/1
PRSU 2/230 V AC
15172.2/1
Eingangsdaten
Eingangsspannung 12 V DC 24 V DC 12 V AC 230 V AC
Leistungsaufnahme 0,40 W 0,40 W 0,75 VA 0,75 VA
Ausgangsdaten
Kontakte 2 Wechsler 2 Wechsler 2 Wechsler 2 Wechsler
Schaltspannung/Max. Schaltspannung 250 V AC/440 V AC 250 V AC/440 V AC 250 V AC/440 V AC 250 V AC/440 V AC
Max. Dauerstrom/ Einschaltstrom 8 A/15 A 8 A/15 A 8 A/15 A 8 A/15 A

Relais 4 Wechsler PRS 4

Komplett Baustein-Schraubtechnik PRSU 4/12 V DC PRSU 4/24 V DC PRSU 4/24 V AC PRSU 4/230 V AC
bestehend aus:
· Relais
· Einsteckmodul
· Stecksockel
· Haltebügel
Typ
Best.-Nr./VPE
PRSU 4/12 V DC
15167.2/1
PRSU 4/24 V DC
15173.2/1
PRSU 4/24 V AC
15168.2/1
PRSU 4/230 V AC
15174.2/1
Eingangsdaten
Eingangsspannung 12 V DC 24 V DC 12 V AC 230 V AC
Leistungsaufnahme 0,75 W 0,75 W 1,0 VA 1,0 VA
Ausgangsdaten
Kontakte 4 Wechsler 4 Wechsler 4 Wechsler 4 Wechsler
Schaltspannung/Max. Schaltspannung 250 V AC/250 V AC 250 V AC/250 V AC 250 V AC/250 V AC 250 V AC/250 V AC
Max. Dauerstrom/ Einschaltstrom 6 A/12 A 6 A/12 A 6 A/12 A 6 A/12 A
