Fußschalter der FM - Baureihe
ASA - Fußschalter der FM-Baureihe sind Kunststoff - Fußschalter in Mini-Ausführung, die sowohl im Geräte- und Apparatebau, als auch im medizinischen Bereich seit langem ihre Einsatzgebiete finden. Neben ihrer robusten Bauform und technischen Vielseitigkeit, überzeugen sie insbesondere durch Funktionalität und ergonomischem Design. Bei der Entwicklung dieser Fußschalterreihe galt es die Vorstellung zu realisieren, auf engstem Raum möglichst viele Funktionen unterzubringen. Durch eine speziell entwickelte Betätigungstechnik erreichte ASA pro Pedal auch eine gleichzeitige Betätigung von zwei Schalteinsätzen als Taster; ebenso in zwei Stufen (mit Druckpunkt) oder aber rastende Funktion. Die Schutzart IP 65 nach DIN 40050 erlaubt einen Einsatz unter extrem rauhen Umgebungsbedingungen, aber auch eine preisgünstigere Version in Schutzart IP 43 nach DIN 40050 steht zur Auswahl. Dadurch ergibt sich ein hohes Maß an Flexibilität, das den Anforderungen der alltäglichen Schalttechnik, aber auch individuellen Schaltproblemen außerordentlich gerecht wird.

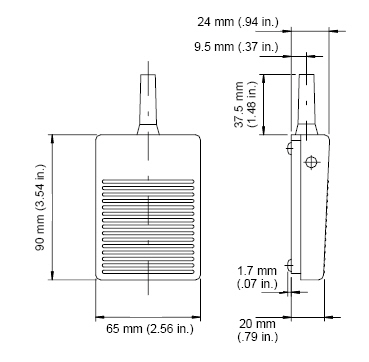

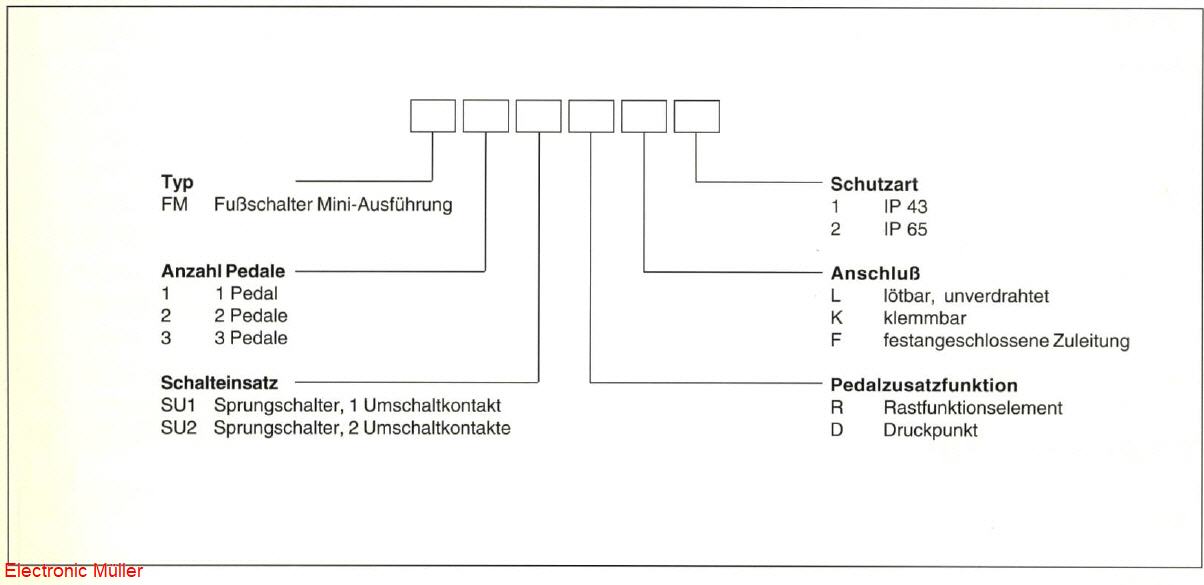

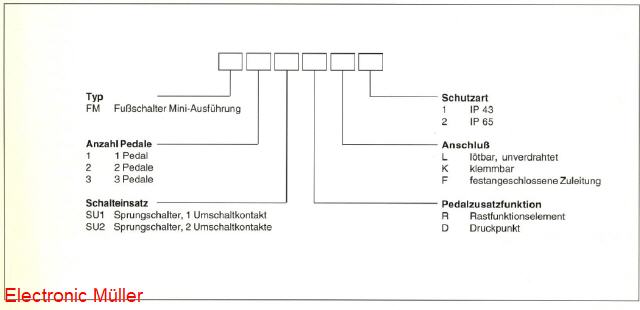

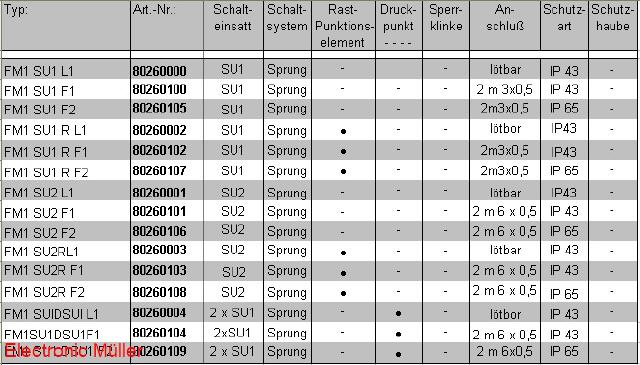

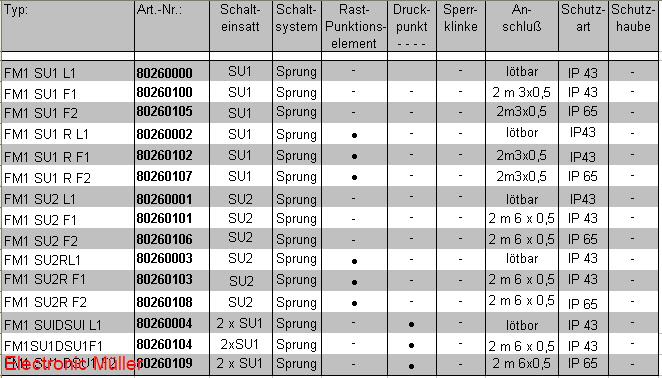

Der Typenschlüssel dient lediglich zur technischen Information. Die in den Typentabellen aufgeführten Fußschalter-Bezeichnungen sind bereits komplett ausgeführt. Dort kann auch die entsprechende Artikelnummer entnommen werden. Bei mehrpedaligen Fußschaltern sind die Pedalausrüstungen von links nach rechts in der Typenbezeichnung festgehalten. Natürlich sind auch unterschiedliche Pedalausrüstungen als Sonderausführung lieferbar.

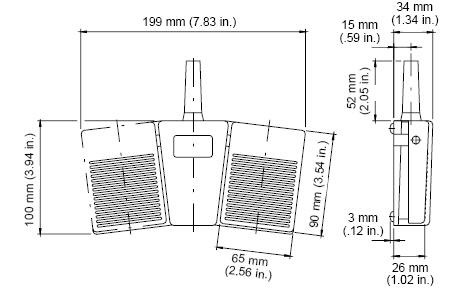

Typ: | Art.-Nr.: |
Schalt- einsatz pro Pedal |
Schalt- system |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

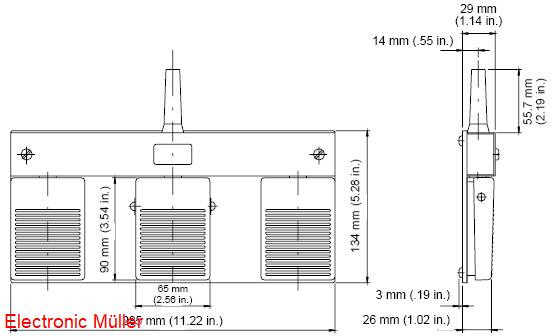

FM2 SU1/SU1 Ll | 8026 0200 | SU1 | Sprung | - | - | - | lötbar | IP 43 | - |
FM2 SU1/SU1 Kl | 8026 0205 | SU1 | Sprung | - | - | - | klemmbar | IP 43 | - |
FM2 SU1/SUI K2 | 8026 0305 | SU1 | Sprung | - | - | - | klemmbar | IP 65 | - |
FM2 SU1/SU1 F1 | 8026 0300 | SU1 | Sprung | - | - | - | 2 m 6 x 0,5 | IP43 | - |
FM2 SU1/SU1 F2 | 8026 0310 | SU1 | Sprung | - | - | - | 2 m 6 x 0,5 | IP 65 | - |
FM2 SU1R/SU1R Ll | 8026 0202 | SU1 | Sprung | ja | - | - | lötbar | IP43 | - |
FM2 SUI R/SU1 R Kl | 8026 0207 | SU1 | Sprung | ja | - | - | klemmbar | IP 43 | - |
FM2 SU1 R/SU1 R K2 | 8026 0307 | SU1 | Sprung | ja | - | - | klemmbar | IP 65 | - |
FM2 SU1 R/SU1 R F1 | 8026 0302 | SU1 | Sprung | ja | - | - | 2 m 6 x 0,5 | IP 43 | - |
FM2 SU1 R/SU1 R F2 | 8026 0312 | SU1 | Sprung | ja | - | - | 2 m 6 x 0,5 | IP 65 | - |
FM2 SU2/SU2 L1 | 8026 0201 | SU2 | Sprung | - | - | - | lötbar | IP 43 | - |
FM2 SU2/SU2 K1 | 8026 0206 | SU2 | Sprung | - | - | - | klemmbar | IP 43 | - |
FM2 SU2/SU2 K2 | 8026 0306 | SU2 | Sprung | - | - | - | klemmbar | IP 65 | - |
FM2 SU2/SU2 F1 | 8026 0301 | SU2 | Sprung | - | - | - | 2m 12x0,5 | IP 43 | - |
FM2 SU2/SU2 F2 | 8026 0311 | SU2 | Sprung | - | - | - | 2m 12x0,5 | IP 65 | - |
FM2 SU2R/SU2R L1 | 8026 0203 | SU2 | Sprung | ja | - | - | lötbar | IP 43 | - |
FM2 SU2R/SU2R K1 | 8026 0208 | SU2 | Sprung | ja | - | - | klemmbar | IP 43 | - |
FM2 SU2R/SU2R K2 | 8026 0308 | SU2 | Sprung | ja | - | - | klemmbar | IP 65 | - |
FM2 SU2R/SU2R F1 | 8026 0303 | SU2 | Sprung | ja | - | - | 2m 12x0,5 | IP 43 | - |
FM2 SU2R/SU2R F2 | 8026 0313 | SU2 | Sprung | ja | - | - | 2m 12x0,5 | IP 65 | - |
FM2SU1DSUI/SU1DSU1 L1 | 8026 0204 | 2 x SU1 | Sprung | - | ja | - | lötbar | IP 43 | - |
FM2SU1DSU1/SU1DSU1 Kl | 8026 0209 | 2xSU1 | Sprung | - | ja | - | klemmbar | IP 43 | - |
FM2 SU1 DSU1/SU1 DSU1 K2 | 8026 0309 | 2 x SU1 | Sprung | - | ja | - | klemmbar | IP 65 | - |
FM2 SU1 DSU1/SU1 DSU1 Fl | 8026 0304 | 2xSU1 | Sprung | - | ja | - | 2m 12x0,5 | IP 43 | - |
FM2 SU1 DSU1/SU1 DSU1 F2 | 8026 0314 | 2xSU1 | Sprung | - | ja | - | 2m 12x0,5 | IP 65 | - |
Typ: | Art.-Nr.: |
Schalt- einsattpro Pedal |
Schalt- System |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |
FM3 SU1/SU1/SU1 L1 | 8026 3400 | SU1 | Sprung | - | - | - | lötbar | IP 43 | - |
FM3 SUI/SU1/SU1 K1 | 8026 3405 | SU1 | Sprung | - | - | - | klemmbar | IP 43 | - |
FM3 SU1/SU1/SU1 K2 | 8026 3505 | SU1 | Sprung | - | - | - | klemmbar | IP 65 | - |
FM3 SU1/SU1/SU1 F1 | 8026 3500 | SU1 | Sprung | - | - | - | 2 m 9 x 0,5 | IP 43 | - |
FM3 SU1/SU1/SU1 F2 | 8026 3510 | SU1 | Sprung | - | - | - | 2 m 9 x 0,5 | IP 65 | - |
FM3 SU1R/SU1R/SU1R Ll | 8026 3402 | SU1 | Sprung | ja | - | - | lötbar | IP 43 | - |
FM3 SU1R/SU1 R/SUIR Kl | 8026 3407 | SU1 | Sprung | ja | - | - | klemmbar | IP 43 | - |
FM3 SU1R/SU1 R/SU1R K2 | 8026 3507 | SU1 | Sprung | ja | - | - | klemmbar | IP 65 | - |
FM3 SU1 R/SU1 R/SU1 R F1 | 8026 3502 | SU1 | Sprung | ja | - | - | 2 m 9 x0,5 | IP 43 | - |
FM3 SU1R/SU1 R/SU1R F2 | 8026 3512 | SU1 | Sprung | ja | - | - | 2 m 9 x 0,5 | IP 65 | - |
FM3 SU2/SU2/SU2 L1 | 8026 3401 | SU2 | Sprung | - | - | - | lötbar | IP 43 | - |
FM3 SU2/SU2/SU2 Kl | 8026 3406 | SU2 | Sprung | - | - | - | klemmbar | IP 43 | - |
FM3 SU2/SU2/SU2 K2 | 8026 3506 | SU2 | Sprung | - | - | - | klemmbar | IP 65 | - |
FM3 SU2/SU2/SU2 F1 | 8026 3501 | SU2 | Sprung | - | - | - | 2m 18x0,5 | IP 43 | - |
FM3 SU2/SU2/SU2 F2 | 8026 3511 | SU2 | Sprung | - | - | - | 2 m 18x0,5 | IP 65 | - |
FM3 SU2R/SU2R/SU2R L1 | 8026 3403 | SU2 | Sprung | ja | - | - | lötbar | IP 43 | - |
FM3 SU2R/SU2R/SU2R K1 | 8026 3408 | SU2 | Sprung | ja | - | - | klemmbar | IP 43 | - |
FM3 SU2R/SU2R/SU2R K2 | 8026 3508 | SU2 | Sprung | ja | - | - | klemmbar | IP 65 | - |
FM3 SU2R/SU2R/SU2R F1 | 8026 3503 | SU2 | Sprung | ja | - | - | 2m 18x0,5 | IP 43 | - |
FM3 SU2R/SU2R/SU2R F2 | 8026 3513 | SU2 | Sprung | ja | - | - | 2m 18x0,5 | IP 65 | - |

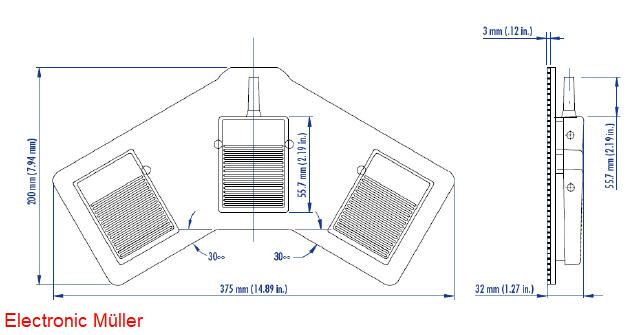

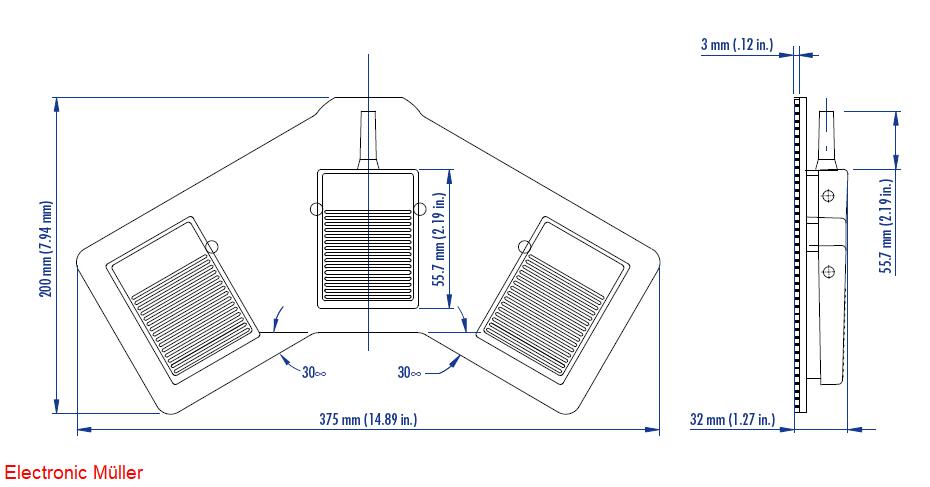

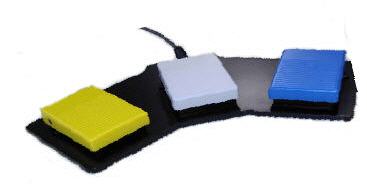

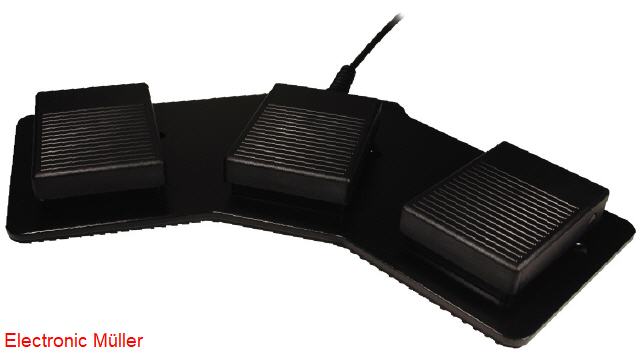

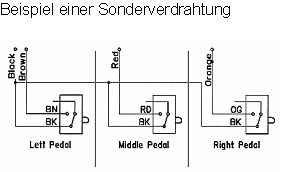

Ergonomischer Fußschalter FM3
Gerade hier an der Schnittstelle zwischen Mensch und Maschine bewährt sich diese neue Lösung. So wurde der neue FM 3 Ergo entwickelt. Er profitiert dabei von der ergonomisch gestalteten Bodenplatte. Die "persönliche Note" verleiht der Anwender dem ERGO mit der Auswahl der farbigen Pedale.

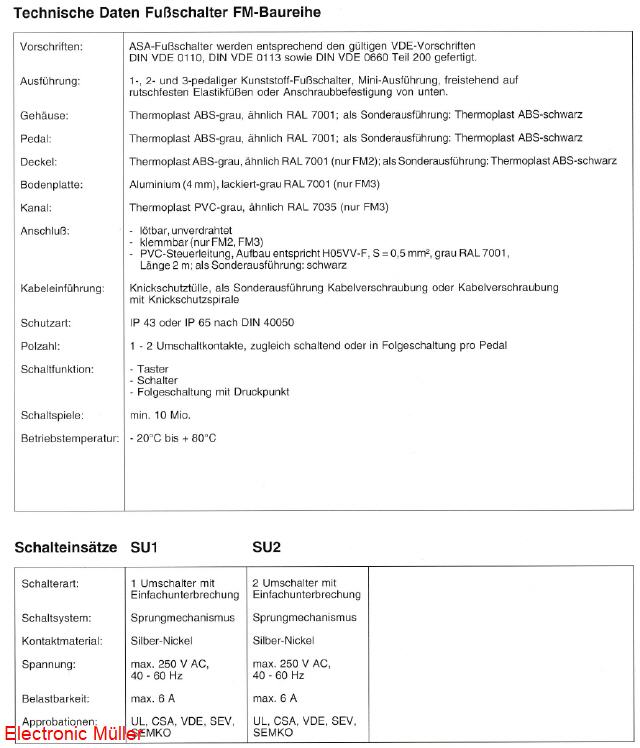

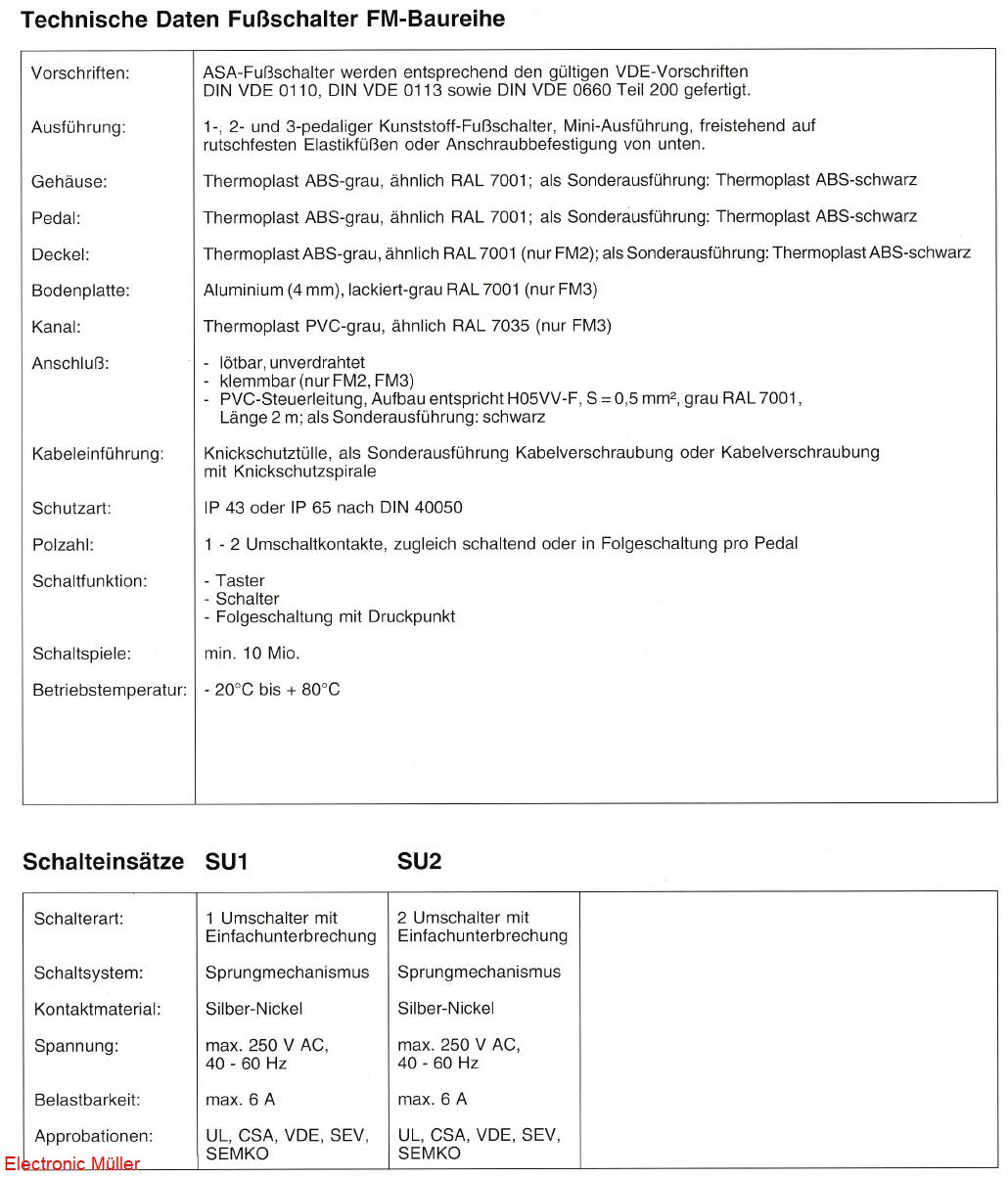

Technische Daten
Vorschriften:
Die Fußschalter werden entsprechend den gültigen VDEVorschriften DIN VDE 0110, DIN VDE 750 sowie DIN VDE 0660 Teil 200 gefertigt.
Ausführung:
3-pedaliger Kunststoff-Fußschalter mit Aluminiumbodenplatte pulverbeschichtet schwarz RAL 9005, Mini Ausführung, freistehend auf rutschfester Riefengummimatte.
Gehäuse und Pedal:
Thermoplast ABS
Schutzart:
IP43, IP65 sowie IPX8 nach VDE 0470 zertifiziert nach IEC 601-1 auch für die Medizintechnik
Kontaktmaterial Standard:
Silber-Nickel
Spannung:
max. 250V AC max. 6A Standard
Kontaktmaterial Medizinbereich:
Silber- oder Goldlegierung
Spannung:
Silber (Standart) 25VAC; 5A, 50VDC; 1,0A
Gold ( Sonderausführung) 25VAC; 0,1A, 30VDC; 0,1A
Approbationen:
UL, CSA, VDE, SEV, SEMKO ( Schalteinsatz )
UL 601, IEC 601-1 für Medizinausführung
Schalteinsätze | SU1 | SU2 | |
Schaltart: |
1 Umschalter mit Einfachunterbrechung |
2 Umschalter mit Einfachunterbrechung |
|
Schaltsystem: | Sprungmechanismus | Sprungmechanismus | |
Kontaktmaterial: | Silber-Nickel | Silber-Nickel | |
Spannung: |
Max. 250V AC 40 – 60 Hz |
Max. 250V AC 40 – 60 Hz |
|
Belastbarkeit: | max. 6 A | max. 6 A | |
Approbationen: |
UL, CSA, VDE, SEV, SEMKO |
UL, CSA, VDE, SEV, SEMKO |
