Fußschalter der FS - Baureihe
Fußschalter der FS-Baureihe ( 1 Pedal, 2 Pedal, 3 Pedal)

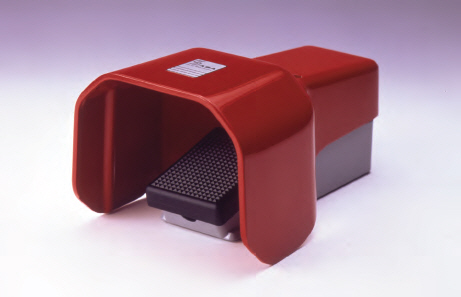

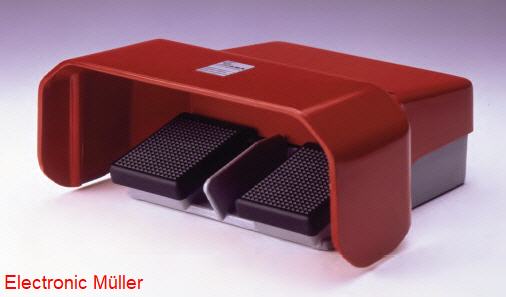

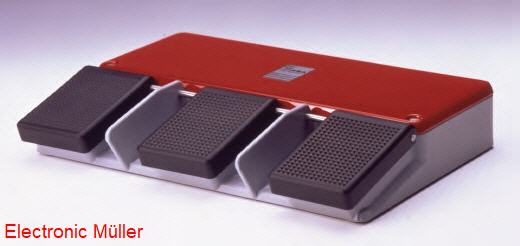

ASA - Fußschalter der FS-Baureihe sind Großfußschalter in schwerer Aluminium-Gußlegierungs-Bauweise, die im Maschinen-und Anlagenbau sowie im Schwerindustriebereich, aber auch auf dem medizinischen Sektor seit langem mit sehr großem Erfolg eingesetzt werden. Diese Fußschalter-Baureihe wird durch ihren stabilen, aber dennoch kompakten Charakter geprägt. Auch Vielseitigkeit und Variabilität sind grundlegende Eigenschaften dieser bereits bestens bewährten Fußschalterserie. Sämtliche Technologien der Pedalfunktionen können angewandt werden: 1 bis 2 Schalteinsätze mit Schleich- oder Sprungmechanismus als Taster zugleich schaltend, als Folgeschaltung mit Druckpunkt oder aber rastende Funktion. Auch Potentiometereinsätze stehen zur Auswahl. Zusätzliche Schutzoptionen wie Sperrklinke, Unfallschutzhaube aus Aluminium-Gußlegierung und Pedalverriegelung für Sicherheits-Fußschalter sind lieferbar. Sicherheit bietet die hohe Schutzart IP 65 nach DIN 40050. Dadurch ergibt sich ein hohes Maß an Flexibilität, so dass nahezu alle Anforderungen der schalttechnischen Praxis erfüllt werden können.

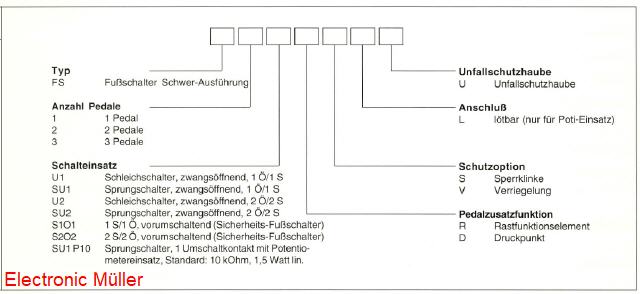

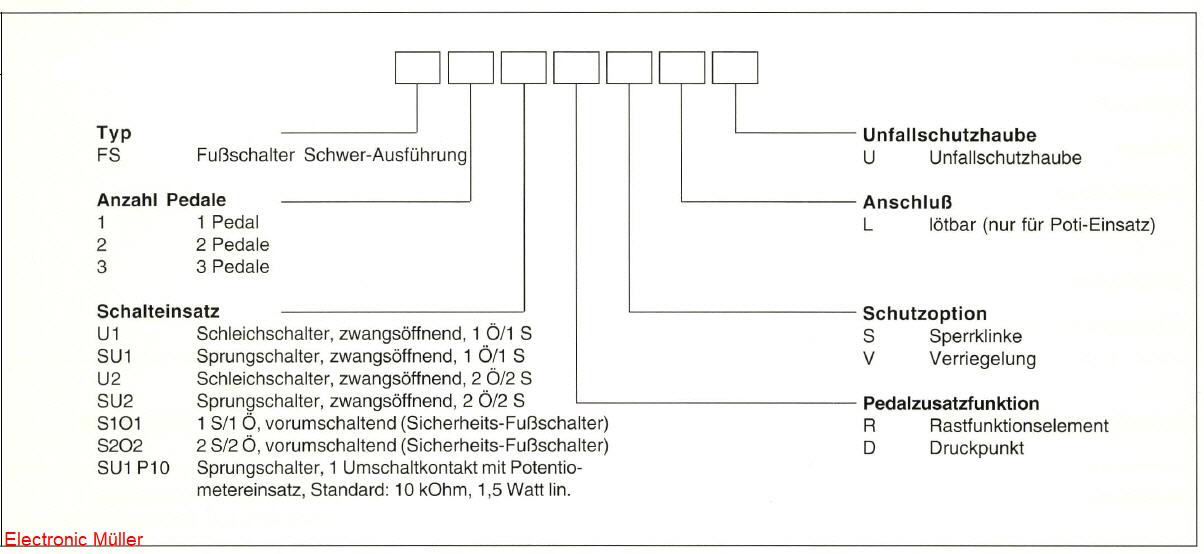

Der Typenschlüssel dient lediglich zur technischen Information. Die in den Typentabellen aufgeführten Fußschalter - Bezeichnungen sind bereits komplett ausgeführt. Dort kann auch die entsprechende Artikelnummer entnommen werden. Bei mehrpedaligen Fußschaltern sind die Pedalausrüstungen von links nach rechts in der Typenbezeichnung festgehalten. Natürlich sind auch unterschiedliche Pedalausrüstungen als Sonderausführung lieferbar.
Typ: | Art.-Nr.: |
Schalt- einsatz |
Schalt- system |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

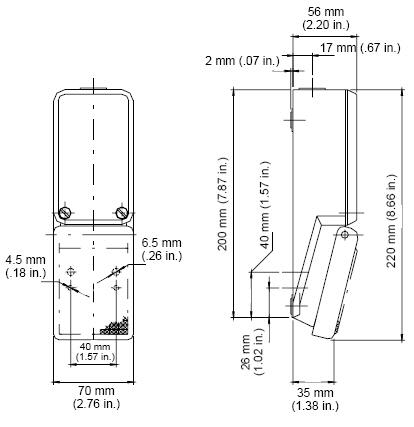

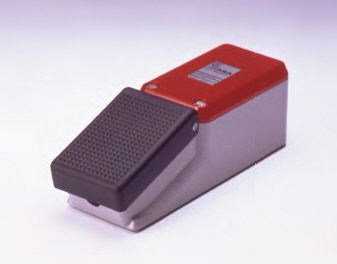

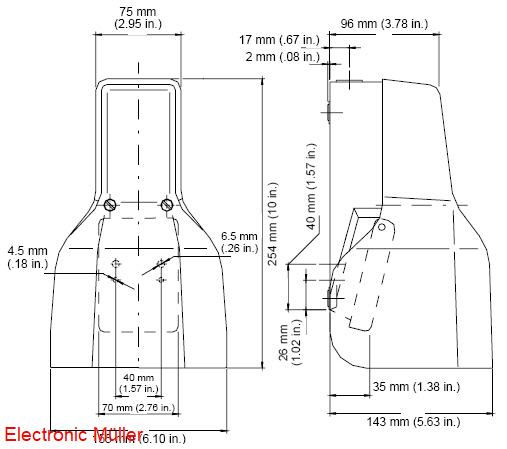

FS1 U1 | 8026 0600 | U1 | Schleich | - | - | - | schraubbar | IP 65 | - |
FS1 U-IR | 8026 0601 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | - |
FS1 U1S | 8026 0602 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FS1 U1 RS | 8026 0603 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | - |
FS1 SUI | 8026 0620 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | - |
FS1 SU1 R | 8026 0621 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | - |
FS1 SU1S | 8026 0622 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FS1 SU1 RS | 8026 0623 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | - |
FS1 U2 | 8026 0640 | U2 | Schleich | - | - | - | schraubbar | IP 65 | - |
FS1 U1 DU1 | 8026 0641 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | - |
FS1 U2S | 8026 0642 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FS1 U1DU1S | 8026 0643 | 2xU1 | Schleich | - | ja | ja | schraubbar | 1P65 | - |
FS1 SU2 | 8026 0660 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | - |
FS1 SU1 DSU1 | 8026 0661 | 2 x SU1 | Sprung | - | ja | - | schraubbar | IP 65 | - |
FS1 SU2S | 8026 0662 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FS1SU1DSU1S | 8026 0663 | 2 x SU1 | Sprung | - | ja | ja | schraubbar | IP 65 | - |
FS1 SU1 P10 L | 8026 0670 | SU1 P10 | Sprung | - | - | - | lötbar | IP 65 | - |
Typ: | Art.-Nr.: |
Schalt- einsatt |
Schalt- system |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

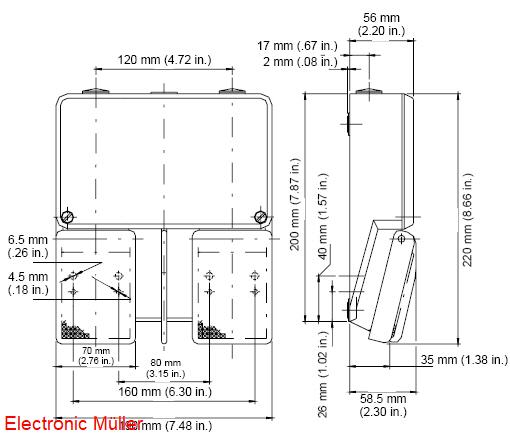

FS1 U1 U | 8026 0680 | U1 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FS1 U1RU | 8026 0681 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | ja |
FS1 U1SU | 8026 0682 | Ui | Schleich | - | - | ja | schraubbar | P 65 | ja |
FS1 U1RSU | 8026 0683 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | ja |
FS1 SU1 U | 8026 0720 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FS1 SU1RU | 8026 0721 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | ja |
FS1 SU1S U | 8026 0722 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FS1 SU1 RSU | 8026 0723 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | ja |
FS1 U2 U | 8026 0760 | U2 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FS1 U1DU1 U | 8026 0761 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | ja |
FS1 U2S U | 8026 0762 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FS1 U1DU1SU | 8026 0763 | 2xU1 | Schleich | - | ja | ja | schraubbar | IP 65 | ja |
FS1 SU2 U | 8026 0765 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FS1 SU1 DSU1U | 8026 0766 | 2 x SU1 | Sprung | - | ja | - | schraubbar | IP 65 | ja |
FS1 SU2S U | 8026 0767 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FS1SU1DSU1SU | 8026 0768 | 2 x SU1 | Sprung | - | ja | ja | schraubbar | IP 65 | ja |
FS1 SU1 P10 L U | 8026 0770 | SU1 P10 | Sprung | - | - | - | lötbar | IP 65 | ja |
Typ: | Art.-Nr.: | Schalt-einsatzpro Pedal | Schalt-System | Rast-funktions-element | Druck-punkt | Sperr-klinke | An-schluß | Schutz-an | Schutz-haube |

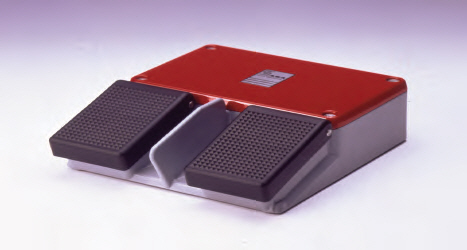

FS2U1/U1 | 8026 0800 | U1 | Schleich | - | - | - | schraubbar | IP 65 | - |
FS2U1R/U1R | 8026 0801 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | - |
FS2U1S/U1S | 8026 0802 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FS2U1RS/U1RS | 8026 0803 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | - |
FS2SU1/SU1 | 8026 0820 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | - |
FS2SU1 R/SU1 R | 8026 0821 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | - |
FS2 SU1 S/SU1 S | 8026 0822 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FS2SU1RS/SU1RS | 8026 0823 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | - |
FS2 U2/U2 | 8026 0840 | U2 | Schleich | - | - | - | schraubbar | IP 65 | - |
FS2U1DU1/U1DU1 | 8026 0841 | 2xU1 | Schleich | - | ja | - | schraubbar | IP 65 | - |
FS2 U2S/U2S | 8026 0842 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FS2U1DU1S/U1DU1S | 8026 0843 | 2x1,11 | Schleich | - | ja | ja | schraubbar | IP 65 | - |
FS2 SU2/SU2 | 8026 0860 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | - |
FS2SU1DSU1/SU1DSU1 | 8026 0861 | 2xSU1 | Sprung | - | ja | - | schraubbar | IP 65 | - |
FS2 SU2S/SU2S | 8026 0862 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FS2SU1DSU1S/SU1DSU1S | 8026 0863 | 2 x SU1 | Sprung | - | ja | ja | schraubbar | IP 65 | - |
Typ: | Art.-Nr.: |
Schalt- einsatzpro Pedal |
Schalt- System |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

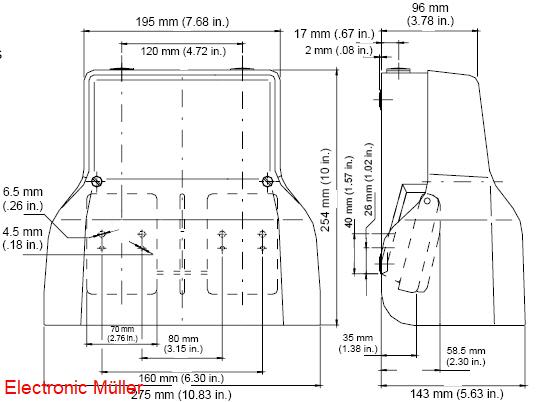

FS2 U1/U1 U | 8026 0880 | U1 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FS2 Ul R/U1 R U | 8026 0881 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | ja |
FS2 WS/U1S U | 8026 0882 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FS2 Ul RS/Ul RS U | 8026 0883 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | ja |
FS2 SU1/SU1 U | 8026 0920 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FS2S1J1R/SU1R U | 8026 0923 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | ja |
FS2 SU1S/SU1S U | 8026 0924 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FS2 SUI RS/SU1 RS U | 8026 0926 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | ja |
FS2 U2/U2 U | 8026 0960 | U2 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FS2 Ul DU1/Ul DU1 U | 8026 2001 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | ja |
FS2 U2S/U2S U | 8026 2002 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FS2 U1DU1S/U1DU1S U | 8026 2003 | 2xU1 | Schleich | - | ja | ja | schraubbar | IP 65 | ja |
FS2 SU2/SU2 U | 8026 2020 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FS2 SU1DSU1/SU1DSU1 U | 8026 2021 | 2 x SU1 | Sprung | - | ja | - | schraubbar | IP 65 | ja |
FS2 SU2S/SU2S U | 8026 2022 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FS2 SU 1 DS U 1 S/S U 1 DS U 1 S U | 8026 2023 | 2 x SU1 | Sprung | - | ja | ja | schraubbar | IP 65 | ja |
Typ: | Art.-Nr.: |
Schalt- einsattpro Pedal |
Schalt- System |
Rast-funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

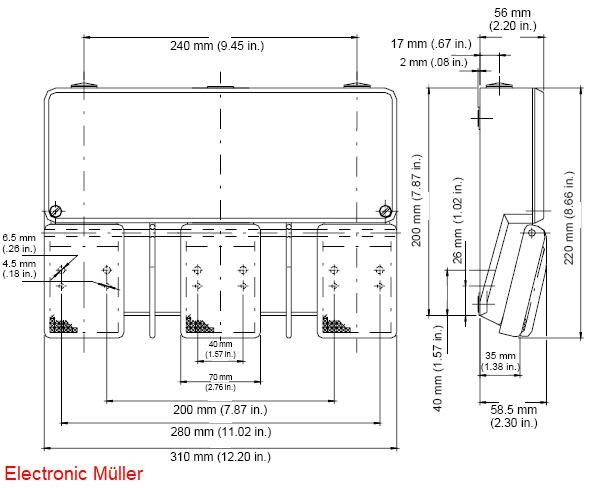

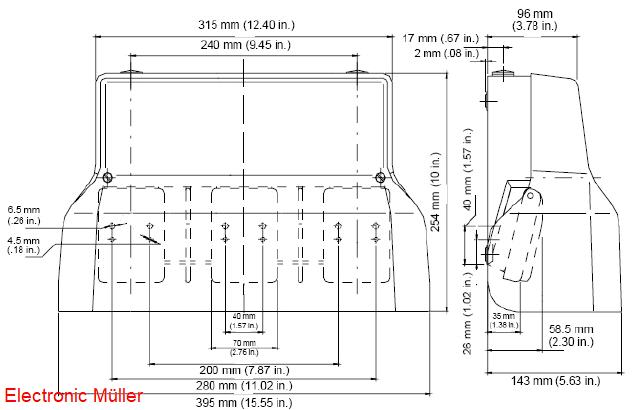

FS3 U1/U1/U1 | 8026 6800 | U1 | Schleich | - | - | - | schraubbar | IP 65 | - |
FS3 Ul R/U1 R/U1 R | 8026 6801 | U1 | Schleich | ja | - | - | schraubbar | IP65 | - |
F S 3 U 1 S/ U 1 S/U 1 S | 8026 6802 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FS3 Ul RS/U1 RS/U1 RS | 8026 6803 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | - |
FS3SU1/SU1/SU1 | 8026 6820 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | - |
FS3SU1R/SU1R/SU1R | 8026 6821 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | - |
FS3SU1S/SU1S/SU1S | 8026 6822 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | - |
FS3 U2/U2/U2 | 8026 6840 | U2 | Schleich | - | - | - | schraubbar | IP 65 | - |
FS3 U1DU1/U1DU1/U1DU1 | 8026 6841 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | - |
FS3 U2S/U2S/U2S | 8026 6842 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | - |
FS3SU2/SU2/SU2 | 8026 6860 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | - |
FS3S1J2S/SU2S/SU2S | 8026 6862 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | - |
Typ: | Art.-Nr.: |
Schalt- einsatzpro Pedal |
Schalt- system |
Rast- funktions- element |
Druck- punkt |
Sperr- klinke |
An- schluß |
Schutz- art |
Schutz- haube |

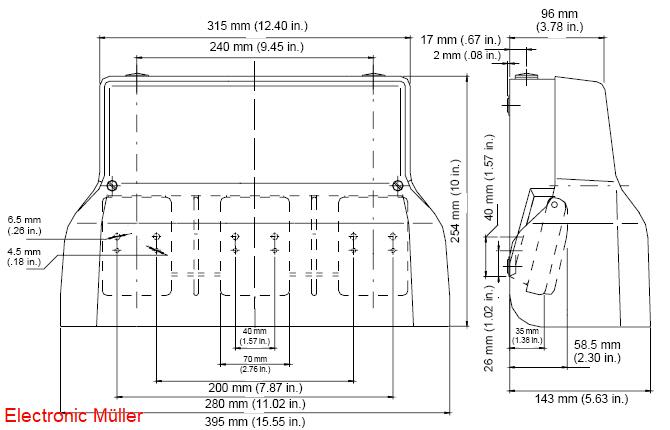

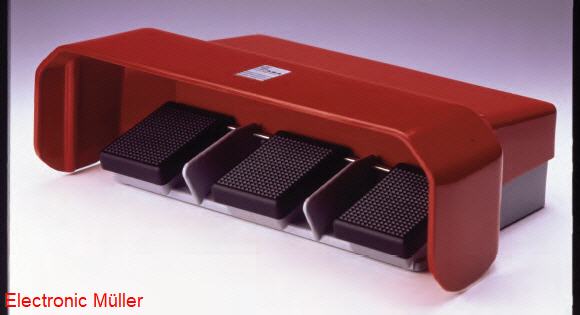

FS3 U1/U1/U1 U | 8026 6880 | U1 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FS3 U1R/U1R/U1R U | 8026 6881 | U1 | Schleich | ja | - | - | schraubbar | IP 65 | ja |
FS3 U1S/U1S/U1S U | 8026 6882 | U1 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FS3 UI RS/Ul RS/U1 RS U | 8026 6883 | U1 | Schleich | ja | - | ja | schraubbar | IP 65 | ja |
FS3 SU1/SU1/SU1 U | 8026 6920 | SU1 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FS3 SU1 R/SU1 R/SU1 R U | 8026 6923 | SU1 | Sprung | ja | - | - | schraubbar | IP 65 | ja |
FS3 SU1S/SU1S/SU1S U | 8026 6924 | SU1 | Sprung | - | - | ja | schraubbar | IP 65 | ja |
FS3SU1 RS/SU1 RS/SU1 RS U | 8026 6926 | SU1 | Sprung | ja | - | ja | schraubbar | IP 65 | ja |
FS3 U2/U2/U2 U | 8026 6960 | U2 | Schleich | - | - | - | schraubbar | IP 65 | ja |
FS3 Ul DU1/Ul DU111 DU1 U | 8026 8001 | 2 x U1 | Schleich | - | ja | - | schraubbar | IP 65 | ja |
FS3 U2S/U2S/U2S U | 8026 8002 | U2 | Schleich | - | - | ja | schraubbar | IP 65 | ja |
FS3U1DU1S/U1DU1SU1DU1SU | 8026 8003 | 2 x U1 | Schleich | - | ja | ja | schraubbar | IP 65 | ja |
FS3 SU2/SU2/SU2 U | 8026 8020 | SU2 | Sprung | - | - | - | schraubbar | IP 65 | ja |
FS3 SU1 DSU1/SU1DSUl/... U | 8026 8021 | 2 x SU1 | Sprung | - | ja | - | schraubbar | IP 65 | ja |
FS3 SU2S/SU2S/SU2S U | 8026 8022 | SU2 | Sprung | - | - | ja | schraubbar | IP 65 | ja |

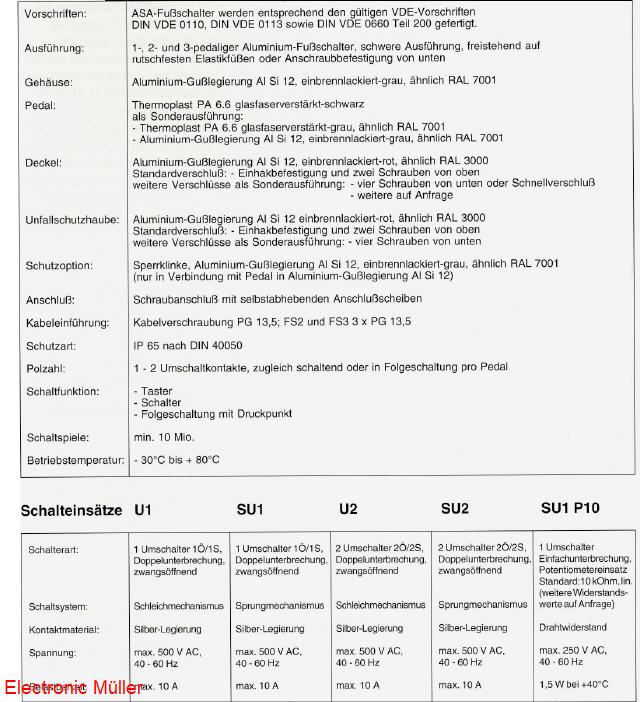

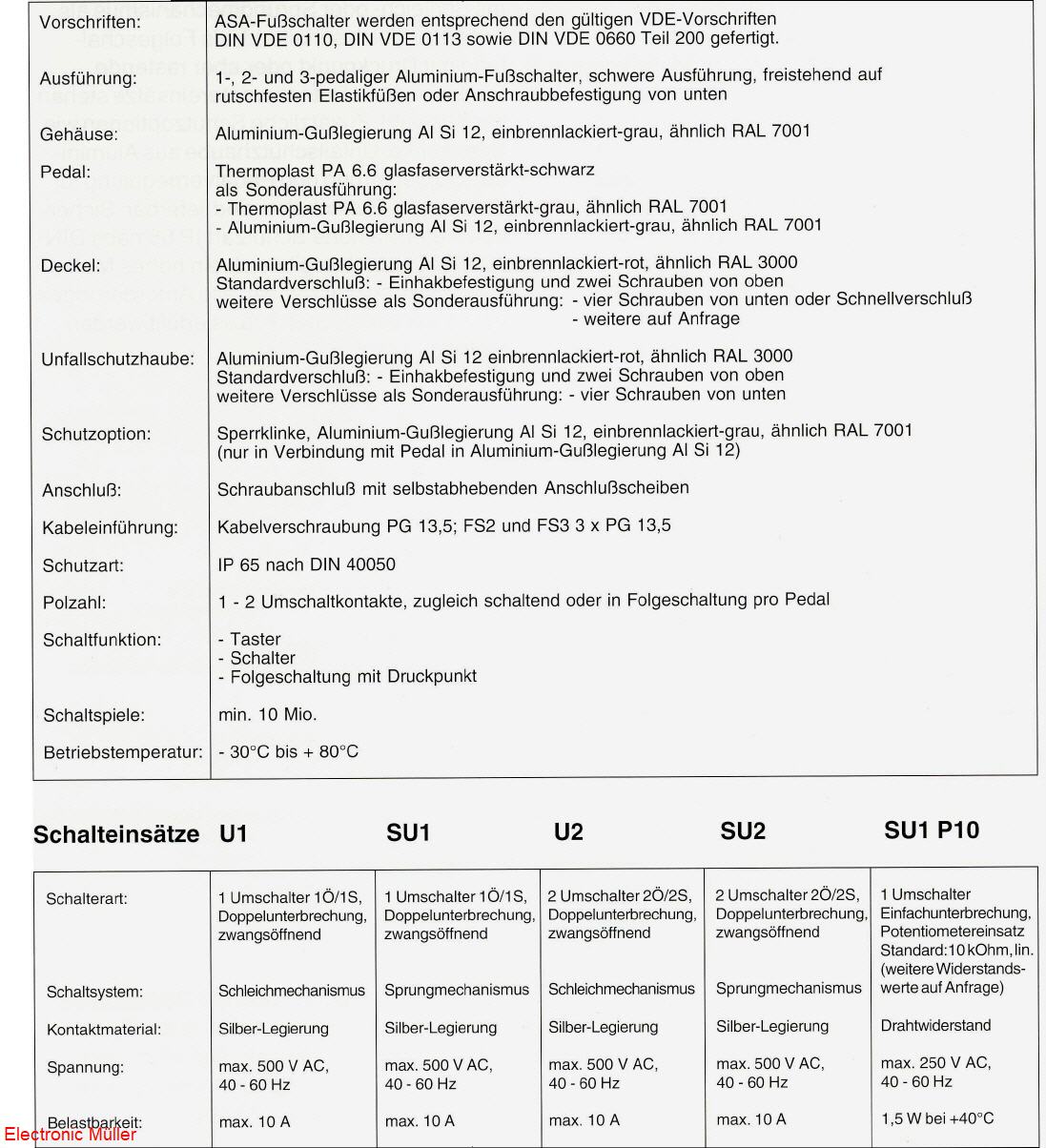

Schalteinsätze | U1 | SU1 | U2 | SU2 | SU1 P10 |
Schaltart: |
1 Umschalter 1Ö/1S Doppelunterbrechung, zwangsöffnend |
1 Umschalter 1Ö/1S Doppelunterbrechung, zwangsöffnend |
2 Umschalter 2Ö/2S Doppelunterbrechung, zwangsöffnend |
2 Umschalter 2Ö/2S Doppelunterbrechung, zwangsöffnend |
1 Umschalter Einfachunterbrechung, Potentiometereinsatz Standard: 10KOhm, lin. (weitere Widerstands- Werte auf Anfrage) |
Schaltsystem: | Schleichmechanismus | Sprungmechanismus | Schleichmechanismus | Sprungmechanismus | |
Kontaktmaterial: | Silber-Legierung | Silber-Legierung | Silber-Legierung | Silber-Legierung | Drahtwiderstand |
Spannung: |
Max. 500V AC 40 – 60 Hz |
Max. 500V AC 40 – 60 Hz |
Max. 500V AC 40 – 60 Hz |
Max. 500V AC 40 – 60 Hz |
Max. 250V AC 40 – 60 Hz |
Belastbarkeit: | max. 10 A | max. 10 A | max. 10 A | max. 10 A | 1,5 W bei 40°C |
